Oscilador SSXO QuikXO 3QHM53C2.0-14.7456
El oscilador de cristal de espectro ensanchado QuikXO con reducción de EMI de Mercury Electronics sustituye a los osciladores tradicionales para superar las pruebas de conformidad EMC/EMI.
El oscilador SSXO QuikXO 3QHM53C2.0-14.7456 de Mercury United Electronics es una solución de conformidad EMC/EMI fabricada bajo pedido en días, no semanas. Los usuarios solo tienen que quitar un oscilador de reloj existente y sustituirlo por este SSXO para ver al instante una reducción típica de interferencia electromagnética (EMI) de -20 dB en un entorno electromagnético del producto.

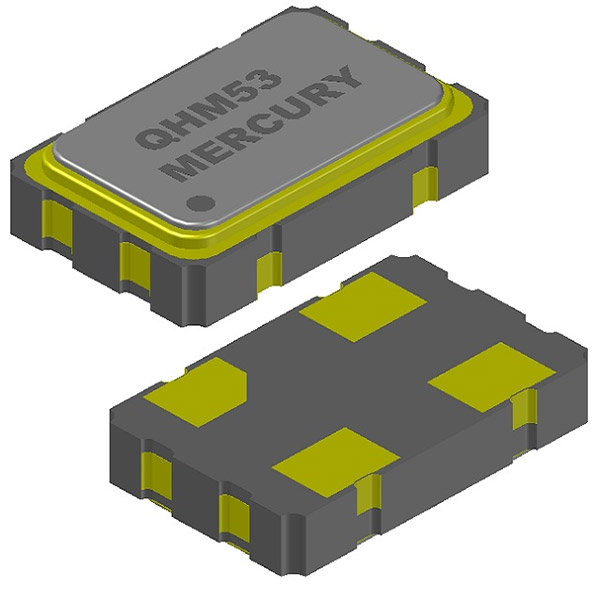

Este tamaño de encapsulado mide 5.0 mm x 3.2 mm (QHM53), lo que permite sustituir un oscilador de tamaño de encapsulado convencional de 5 mm x 3.2 mm sin necesidad de modificar el diseño de la placa de circuito.
Este oscilador se fabrica como un tipo de dispersión central con una tasa de modulación del 2.0 %. Funciona con un voltaje de alimentación de +3.3 V. La fluctuación máxima entre ciclos es de 100 picosegundos. El oscilador SSXO QuikXO 3QHM532.0-14.7456 cumple con la directiva RoHS 2011/65 de la UE.
A diferencia de un oscilador de reloj convencional, la energía de modo de este SSXO se extiende o distribuye por un ancho de banda más amplio entre dos límites de frecuencia predefinidos mediante la técnica de modulación de frecuencia. La frecuencia portadora de modulación está en el rango de los KHz, normalmente una tasa de dither de 31 KHz a 40 KHz, lo que hace que el proceso de modulación sea transparente a la frecuencia del oscilador. Este proceso de modulación controlada es un 50 % hacia arriba y un 50% hacia abajo (tipo center spread) a partir de la frecuencia nominal de 14.7456 MHz.
El SSXO QuikXO 3QHM532.0-14.7456 es la elección de muchos ingenieros que requieren una reducción de EMI para pasar las pruebas de conformidad EMC/EMI.
- Envío directo desde California en días
- Reduce la EMI en -20 dB (típ.)
- Fácil sustitución, no es necesaria una nueva disposición de la placa
- Rangos de frecuencia nominal:
- 1.000 MHz a 166.000 MHz, +2.5 V
- 1.000 MHz a 200.000 MHz, +3.3 V
- Tamaños de paquete populares: 5.0 mm x 7.0 mm y 5.0 mm x 3.2 mm
- Voltaje de alimentación: +2.5 V o +3.3 V
- Lógica de salida: onda cuadrada de CMOS
- Fluctuaciones ciclo a ciclo: 100 ps máx., +3.3 V
- Cumple la directiva RoHS de la UE 2011/65
- Impresoras, impresoras multifunción (MPC)
- Sistemas integrados
- Copiadoras digitales, PDA
- Sistemas de navegación automotriz, GPS
- Redes, LAN/WAN, routers
- Monitores de PC LCD/TV LCD
- Sistemas de almacenamiento: CD-ROM, VCD, DVD y discos duros
- ADSL, PCMCIA
- Escáneres, módems, proyectores
- Cámaras digitales
- Lectores portátiles de DI
- Equipos y dispositivos médicos
