Receptor GNSS Universal MAX2769C

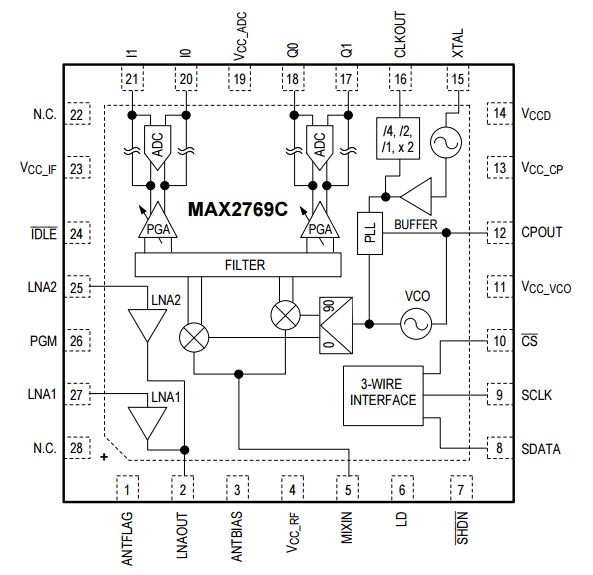

MAX2769C de Analog Devices es un receptor GNSS (sistema de satélite de navegación global) que cubre las bandas L1/E1, B1, G1 para sistemas satelitales GPS, Galileo, BeiDou y GLONASS en un solo chip. Este receptor GNSS de conversión única está diseñado para proporcionar un alto rendimiento para aplicaciones industriales y de consumo. El MAX2769C está diseñado en tecnología de proceso SiGe BiCMOS de avanzada y de bajo consumo de Analog Devices. Al estar incorporado en el chip es la cadena completa del receptor, incluyendo un LNA y un mezclador de entrada doble, seguido por el filtro de rechazo de imagen, el amplificador de ganancia programable (PGA) y un ADC de multibits. La figura de ruido total en cascada de este receptor es de solo 1.4 dB. Además, el dispositivo incluye un VCO integrado, un oscilador de cristal y un sintetizador de frecuencia de número fraccional para programar la frecuencia LO usando frecuencias de referencia diferente. El MAX2769C tiene la opción de seleccionar uno de los dos LNA para entradas separadas de antena activa y pasiva. LNA1 se puede utilizar con entrada de antena pasiva y LNA2 se puede utilizar para la entrada de la antena activa. Además, el MAX2769C elimina completamente la necesidad de filtros de IF externos mediante la implementación de filtros monolíticos en chip y requiere sólo unos pocos componentes externos para formar una solución completa de receptor de RF de GPS de bajo costo. El dispositivo tiene la flexibilidad para configurar el filtro de IF para diversas frecuencias de centro y anchos de banda mediante la interfaz SPI.
