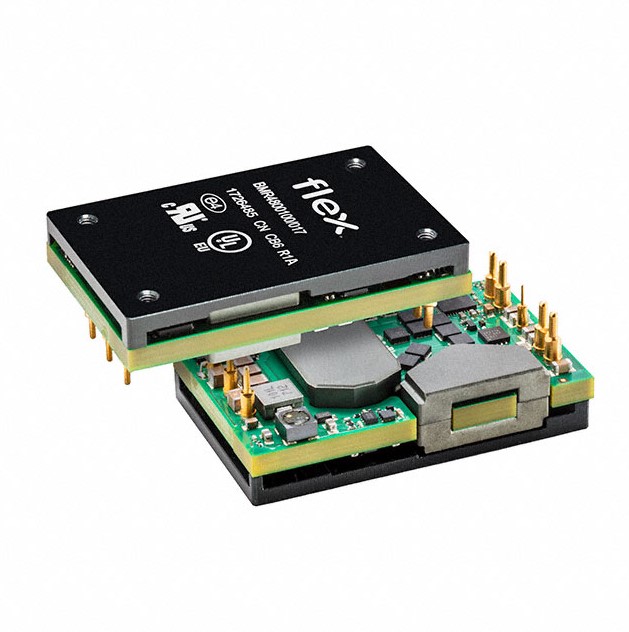

Convertidor digital CC/CC aislado de la serie BMR480

La serie de convertidores de bus avanzados CC-CC de la serie BMR480 de Flex Power Modules está dirigida a las aplicaciones de primera categoría y alta potencia. El BMR48001x6/005 suministra 12 V_CC con una potencia de hasta 1300 W y 108,3 A.

Envasado en el formato de cuarto de bloque estándar de la industria que mide 2,30 pulg. x 1,45 pulg. x 0,57 pulg. (58,4 mm x 36,8 mm x 14,48 mm), el BMR48001x6/005 alcanza una densidad de potencia de más de 680 W/pulg3. Esto se consigue, en parte, optimizando su funcionamiento en el rango de tensión de entrada de 45 V a 60 V para producir una salida regulada de 12 V, empleando la tecnología patentada por la empresa Hybrid Regulated Ratio (HRR) entre 51 V y 45 V. Muchas de las más de 15 patentes que se han presentado en relación con la serie BMR480 están relacionadas con la mejora de la eficiencia y las técnicas de diseño para reducir la disipación de energía. Como resultado, el convertidor CC/CC puede ofrecer una eficiencia del 97,4% cuando funciona con una tensión de entrada de 53 V a un 50% de la carga completa.

En comparación con otros miembros de la serie BMR480, el BMR48001x6/005 ofrece alrededor de un 0,5% más de eficiencia a 1000 W con su rango de entrada más estrecho, lo que lo convierte en una actualización viable para las aplicaciones existentes y una solución de alta eficiencia para los nuevos diseños. La serie BMR480 es perfecta para la conversión de bus intermedio (IBC), la tensión de bus dinámica (DBV) y las arquitecturas de potencia distribuida (DPA). Está diseñado para alimentar aplicaciones de gama alta y de gran potencia alimentadas por los rectificadores CA/CC de regulación estricta que suele favorecer el sector de las tecnologías de la información y la comunicación (TIC). Los equipos de red y telecomunicaciones, los equipos industriales y las aplicaciones de servidor y almacenamiento también pueden beneficiarse de la alta eficiencia y fiabilidad de la serie de productos BMR480.

El módulo cuenta con una placa base integrada que puede conectarse a un disipador o una placa fría para su uso en entornos térmicos más difíciles. El BMR48001x6/005 ofrece un rendimiento térmico excepcional incluso cuando funciona en entornos de alta temperatura ambiente con un flujo de aire limitado.

La compensación dinámica de la carga y la compatibilidad con la última versión de la especificación de comunicación PMBus se complementan con la herramienta Flex Power Designer, que ofrece a los arquitectos de energía una flexibilidad total durante el diseño del sistema y les permite ofrecer sistemas de energía con la máxima eficiencia energética.

Características

• Basada en la topología HRR patentada y de vanguardia de la empresa, la adición a la gama ofrece hasta 1300 W a 12 V en un espacio estándar de un cuarto de bloque que incorpora una interfaz digital PMBus (un aumento del 44% de la potencia con respecto a los modelos anteriores de mayor entrada de 12 V/900 W)
• Las eficiencias de hasta el 97,4% ofrecen un importante ahorro anual de energía y refrigeración.
• Una mayor eficiencia, a su vez, se traduce en una mayor fiabilidad del sistema y una mayor longevidad.
• Herramientas de apoyo: herramienta de diseño de Flex Power
