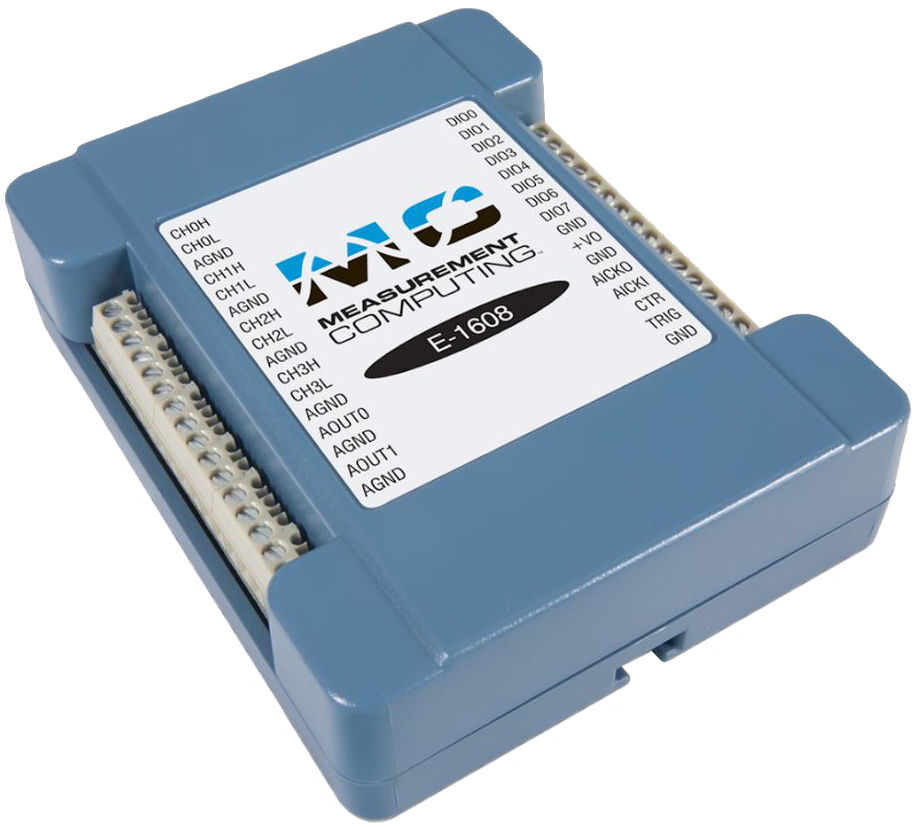

Dispositivo DAQ Ethernet multifunción MCC E-1608

El dispositivo DAQ basado en Ethernet MMC E-1608 deDigilent cuenta con ocho entradas analógicas SE/4 DIFF, resolución de 16 bits, velocidad de muestreo de 250 kS/s, dos salidas analógicas de 16 bits, ocho E/S digitales y una entrada de contador de 32 bits. El dispositivo admite rangos de entrada de ±10 V, ±5 V, ±2 V y ±1 V seleccionables por software por canal.

El E-1608 dispone de un puerto de comunicación de alta velocidad 10/100 BASE-T con autonegociación. Los protocolos de red son TCP/IP y UDP. Una vez conectado a la red, se puede acceder al dispositivo de forma remota y configurarlo a través del software desde cualquier punto de la red. Solo un usuario a la vez puede acceder al E-1608. Se requiere un software para comunicarse activamente con el E-1608 a través de Ethernet. El dispositivo no funciona como un registrador de datos independiente. Se alimenta externamente a través de una fuente de alimentación incluida. Dispone de dos salidas analógicas de 16 bits, con paso de software, que pueden actualizarse a una velocidad de 500 S/s. El rango de salida está fijado en ±10 V.

El E-1608 dispone de una entrada de disparo digital externa. El modo de disparo es seleccionable por software para el modo sensible al flanco o al nivel. El modo sensible al flanco puede configurarse para flanco ascendente o descendente. El modo sensible al nivel puede configurarse para un nivel alto o bajo. La configuración por defecto en el encendido es sensible al flanco, flanco ascendente. Ocho bits de E/S digitales bidireccionales son configurables individualmente para entrada o salida. Los terminales de E/S digitales pueden detectar el estado de cualquier entrada de nivel TTL. Los bits pueden configurarse para pull-up (5 V) o pull-down (0 V) con un puente incorporado. Un contador de eventos de 32 bits puede contar pulsos TTL. El contador acepta entradas de hasta 10 MHz. El dispositivo tiene una entrada de reloj externa y una salida de reloj para las entradas analógicas.

El soporte de software incluye DAQami, una aplicación opcional lista para usar para el registro de datos, la visualización y la generación de señales. Los datos pueden verse en tiempo real o después de la adquisición en pantallas configurables por el usuario. Se incluyen controladores para las aplicaciones y lenguajes de programación más populares, como Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® y Python™.
